接触器和热继电器怎么接线

来源：合肥力合职业培训学校时间：2016-01-25

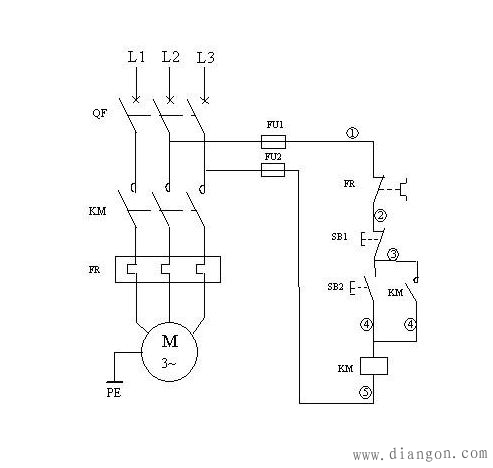

将交流接触器的输出端分别按ABC接入热继电器的输入端，将热继电器的二次动断触点串入交流接触器控制回路的电源公共端。

FR就是热继电器。

热继电器有两组辅助触点，一组是常开，一组是常闭。我们在用热继电器进行电机过载保护时，所使用的是常闭触点。另一组常开触点就可以做为故障提示，不知道你的指示灯是什么规格，只要把它串接到热继电器的常开触点就可以了。比如说，220V的指示灯，它的线路是：电源（火）→热继电器的常开触点→指示灯→电源（零）。这样，当热继电器动作时，常开触点闭合，线路接通，指示灯亮。
